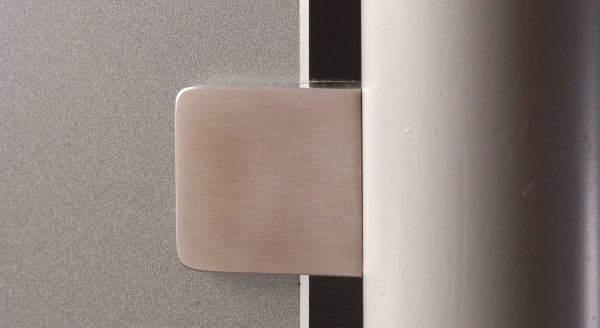

Glasscheibenhalter V2A 30 x 30 mm für Rohr

Lieferumfang:
Glasscheibenhalter
1 x Klemmbefestigung 30 x 30 mm Edelstahl
1 x Gummieinlagen für 3-4 mm, 5-6 mm, 7-8 mm
1 x 2,5´er Inbusschlüssel pro Lieferung
1 x selbstschneidende Schraube 3,5 x 19 mm VA
1 x Gewindeschraube 4 x 20 mm VA

Angaben zum Artikel:
Material: Edelstahl V2A
Anschluss: Rund Ø 30-35 mm
Oberfläche: Korn 240 matt
Form: Eckig
Länge (L): 30 mm
Höhe (H): 30 mm
Breite (B): 18 mm
Wandabstand (WA): 11 mm
Plattenstärke (PS): 3-8 mm
Bohrung (Ø): 4,1 mm
Einsatzbereich: außen / innen
(nicht an salzhaltiger Luft oder
in Schwimmbädern verwenden)

 Montage Glasscheibenhalter:
Zuerst montieren Sie das Unterteil mit den mitgelieferten Schrauben an einem Pfosten. Bei den Gewindeschrauben benötigen Sie ein M4 Gewinde in dem Pfosten. Für die selbstschneidenden Schrauben wird ein 3 mm Loch vorgebohrt. Nach der Montage des Unterteils werden die Gummis eingelegt.

Bei Plattenstärken von 3-4 mm verwenden Sie das 4 mm Gummi

Bei Plattenstärken von 5-6 mm verwenden Sie das 6 mm Gummi

Bei Plattenstärken von 7-8 mm verwenden Sie das 8 mm Gummi

Zur Fixierung empfehlen wir diese mit Sekundenkleber zu befestigen. Nun können Sie die Platte einlegen und mit dem Kopfstück einklemmen. Die Glashalterung wird mit einem 2,5´er o. 3´er Inbusschlüssel zusammengeschraubt.

Werkzeugempfehlung für die Montage der Glasscheibenhalter:
2,5´er o. 3´er Inbusschlüssel, Kreuzschraubendreher, Metallbohrer 3 mm für die selbstschneidende Schraube, Akkuschrauber o. Bohrmaschine.
